produk: CNC Copper Busbar Fabricator
bersiri：HQ600-SP
Fungsi Utama:
Mencukur, menumbuk, chamfering dan embos berkelajuan tinggi (semua jenis lubang bulat, segi empat sama, lubang yang dipesan lebih dahulu, dan corak slot) untuk bar bas tembaga dan aluminium, yang disesuaikan khusus untuk sektor elektrik Australia.
Ciri-ciri Utama:
Berprestasi tinggi iniMesin Pemprosesan Busbarpakar dalam pembuatan konduktor tembaga dan aluminium untuk papan suis voltan tinggi dan rendah. Ia memberikan kecekapan unggul, penggunaan tenaga yang rendah dan ketepatan milimeter dalam reka bentuk perindustrian moden yang mesra pengguna.
Menampilkan prinsip pemprosesan yang unik dan sistem silinder hidraulik yang dipatenkan, mesin ini menawarkan kapasiti harian yang besar beberapa tan, menjadikannya pilihan utama untuk bengkel bar bas Australia profesional.
Sistem ini membenarkan pengapit tunggal bar bas panjang, mengautomasikan sepenuhnya urutan tebukan dan ricih tanpa campur tangan manual melalui pensuisan pengapit automatik pintar. Termasuk bank die sebaris 7/8-punch dan 1-ricih pilihan; kefungsian emboss tersedia sebagai standard.
Unit ricih menggunakan mekanisme gunting lindung nilai satu kutub, memastikan sisa bahan sifar dan tepi bersih dengan sempurna selepas setiap pemotongan.
Perkakasan terdiri daripada meja makan tugas berat, asas acuan kestabilan tinggi, sistem penghantar ketepatan, unit kawalan servo gred Jerman, dan sistem reka bentuk pembantu bersepadu untuk operasi yang stabil dan boleh dipercayai.
Dilengkapi dengan antara muka pengguna yang dipesan lebih dahulu dan perisian pemprosesan bar bas BMC kami yang dibangunkan sendiri, sistem ini menyediakan pemantauan masa nyata dan diagnostik program lanjutan.
Asas acuan, tuang daripada besi mulur premium, menawarkan rintangan haus yang luar biasa, menjamin ketumpuan jangka panjang dan penjajaran semua acuan tebukan.
Parameter Teknikal (Standard Metrik Australia)
| Parameter | HQ400-S-7P/8P | HQ600-S-7P/8P |
|---|---|---|
| Tekanan Nominal | 400KN | 600KN |
| Saiz Pemprosesan Maksimum | 12×160mm | 15×200mm |
| Jarak Tebuk | Φ4.3-25mm | Φ4.3-35mm |
| Bilangan Maksimum Acuan | 8 tebuk / 1 ricih / 1 timbul | 7punch+1emboss / 1shear |
| Ekspres X-Axis | 2000mm | 2000mm |
| Kelajuan Kedudukan Paksi X | 60m/min | 75m/min |
| Perjalanan Ekspres Y-Axis | 860mm | 960mm |
| Kelajuan Kedudukan Paksi Y | 35m/min | 35m/min |
| Perjalanan Ekspres Z-Axis | 2000mm | 310mm |
| Kelajuan Kedudukan Paksi-Z | 35m/min | 35m/min |
| Ketepatan Menebuk | ±0.2mm | ±0.2mm |
| Ketepatan Kedudukan | 0.10/500mm | 0.10/500mm |
| Kelajuan Menumbuk | 100 kali/min | 120-150 kali/min |
| Bilangan Paksi Kawalan | 6 Paksi | 6 Paksi |
| Dimensi Mesin (L×W×H) | 10500×2750×1700mm | 10500×2900×1800mm |
Pilihan Komponen Premium untuk Industri Australia
| Komponen | Konfigurasi Standard | Konfigurasi Premium |
|---|---|---|
| Motor Pemacu Utama | Julai | ABB (Swiss) |
| Unit Pengepaman Hidraulik | Taiwan Hydromax | Albert Amerika |
| Injap Hidraulik | Taiwan Litan | Rexroth Jerman |
| Pemandu Linear & Skru | HIWIN / TBI / PMI | HIWIN / TBI / PMI |
| Sistem Pemacu Servo | Exton | Rexroth Jerman |
| HMI / PC Industri | Guru Panel Taiwan (Sentuh) | Beijing Qiyang |
Aksesori Standard:
Termasuk: 8 set acuan penebuk ketepatan, 1 bilah ricih premium, 1 kit alat penyelenggaraan komprehensif dan manual pengendali terperinci dengan sijil pematuhan Australia.
Demonstrasi Video: Fabrikasi Busbar Berkelajuan Tinggi sedang Bertindak

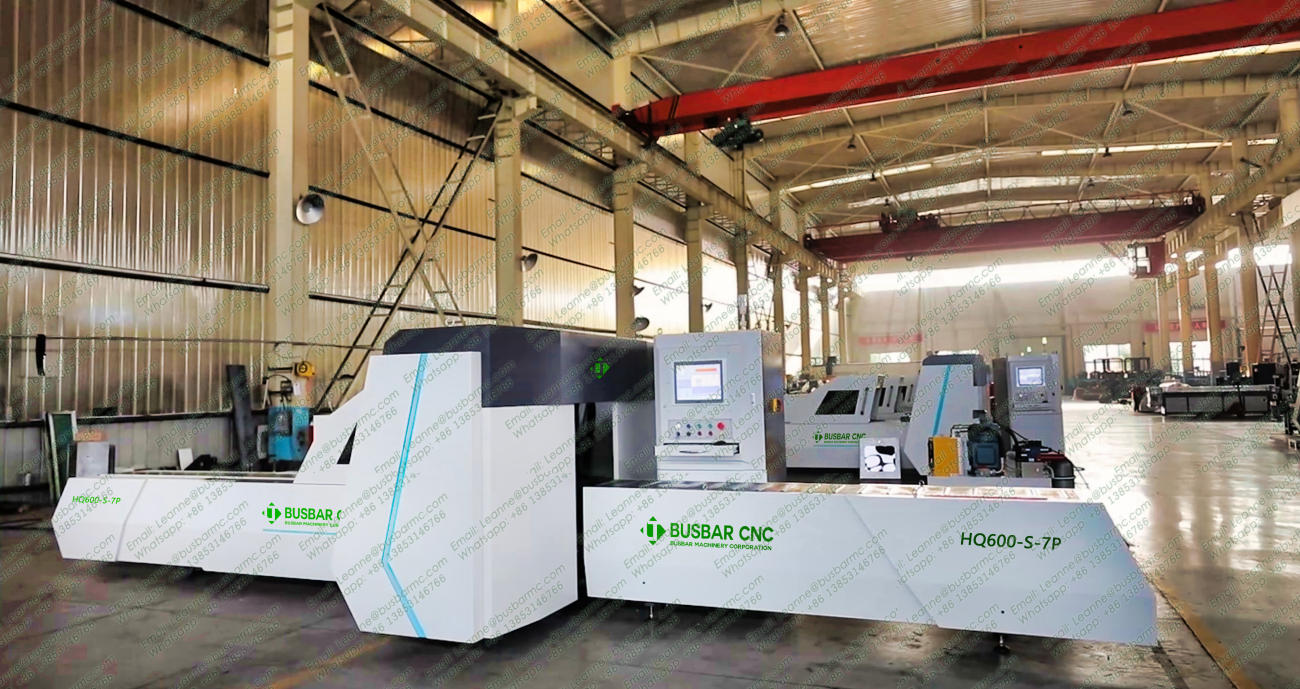

Pusat Pemprosesan Bar Bas CNC HQ600-S-7P — Soalan Lazim Australia
S1: Apakah bahan yang mematuhi HQ600-S-7P untuk pasaran Australia?
J: Mesin ini dibina khusus untuk memproses bar bas tembaga dan aluminium berkekonduksian tinggi, penting untuk AustraliaPembuatan Papan Suis dan Papan Agihan, serta kabinet perlombongan dan kawalan perindustrian.
S2: Apakah kapasiti pemprosesan maksimum mesin?
A: Saiz bahan maksimum ialah 6000 × 200 × 15 mm. Ia mudah mengendalikan ketebalan busbar sehingga 15 mm dan lebar sehingga 200 mm.
S3: Bagaimanakah perkakasan dikonfigurasikan untuk fabrikasi berbilang peringkat?
J: HQ600-S-7P mempunyai tebing die sebaris lajur lurus dengan 7 stesen tebukan, 1 stesen ricih dan 1 stesen timbul, membolehkan fabrikasi lengkap dalam satu pas.
S4: Apakah pemacu dan sistem hidraulik yang menggerakkan unit?
J: Sistem ini memberikan 600 kN daya hidraulik, dikuasakan oleh motor ABB berkecekapan tinggi (kejuruteraan Switzerland) yang memastikan kebolehpercayaan dalam iklim Australia yang keras.
S5: Sistem kawalan manakah yang mengawal pergerakan 6 paksi?
J: Kami menggunakan sistem kawalan Beckhoff Jerman yang digandingkan dengan pemacu servo Rexroth Jerman untuk ketepatan penentududukan gelung tertutup yang sangat tepat merentas kesemua 6 paksi.
S6: Apakah ketepatan yang boleh saya jangkakan untuk projek papan suis saya?
A: Ketepatan paksi X dan Y ialah 0.10 mm setiap 500 mm, dengan julat perjalanan X: 2000 mm, Y: 960 mm dan Z: 310 mm, sesuai untuk reka bentuk yang mematuhi AS/NZS yang kompleks.
S7: Apakah kelajuan operasi penebuk dan ricih?
A: Di bawah beban, kedudukan paksi-X pada 75 m/min. Kelajuan kerja mencapai sehingga 40 m/min, dengan frekuensi tebukan 120-150 pukulan seminit.
S8: Apakah jejak stesen kerja industri ini?
A: Dimensi lengkap ialah 10,500 × 2,750 × 1,800 mm dengan jumlah berat mesin 6,700 kg, direka untuk persekitaran industri tugas berat.
S9: Adakah ia menyokong integrasi CAD/CAM untuk pejabat penggubalan moden?
J: Ya, ia serasi sepenuhnya dengan perisian CAD/CAM antarabangsa, membolehkan jurutera Australia mengimport reka bentuk secara langsung untuk pengeluaran automatik.
S10: Bagaimanakah saya boleh menempah demonstrasi atau mendapatkan harga tempatan?
J: Untuk harga Australia terkini, masa utama dan sokongan tempatan, sila hubungi pasukan jualan serantau kami. Kami menawarkan demo video dan latihan di tapak untuk semua pelanggan Australia.
